高鋁澆注料概況及價格

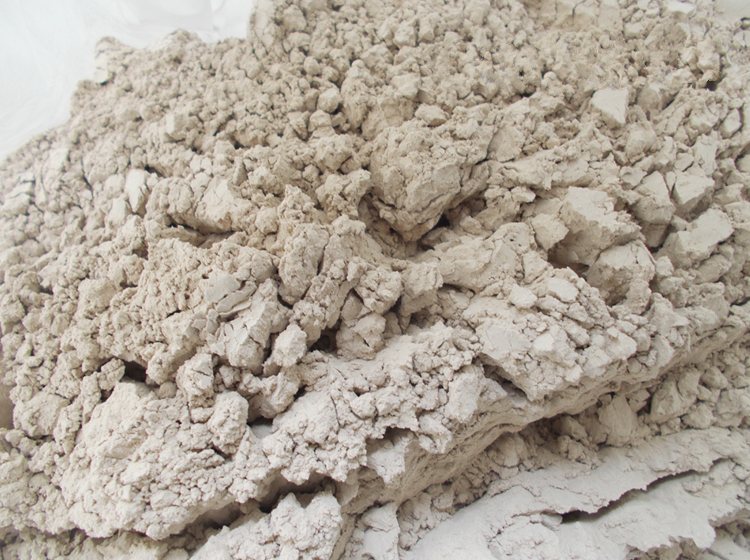

高鋁澆注料是整體鋁含量＞75%的不定型耐火澆注料。成分配比為：高鋁礬土骨料65-70%，高鋁水泥7-10%，硅灰和氧化鋁粉5-8%，鋁礬土細(xì)粉15-24%，減水劑0.2%，依據(jù)施工需求再增加一些緩凝劑或促凝劑。高鋁澆注料通常是根據(jù)使用的原料的AL2O3含量劃分等級的，含量的高低也代表著致密程度的不同，比如AL2O3含量在80%以上的原料致密度多在2700Kg/m³ 以上，含量低的原料生產(chǎn)出來的產(chǎn)品致密度也相對會低一些。高鋁澆注料成型初凝后，標(biāo)準(zhǔn)養(yǎng)護至28d，耐壓強度可達40~60MPa。其特點是水化速度慢，后期強度大和耐火度高。
高鋁澆注料主要用于構(gòu)筑各種加熱爐內(nèi)襯等整體構(gòu)筑物，也可用于冶煉爐。高鋁澆注料作為熱工設(shè)備的內(nèi)襯和爐體時，一般應(yīng)在靠前次使用前進行烘烤，以使其中的物理水和結(jié)晶水逐步排除，達到某種程度的燒結(jié)，使其體積和某些性能達到使用時的穩(wěn)定狀態(tài)。烘烤制度對使用壽命有很大影響。烘烤制度的基本原則應(yīng)是升溫速度與可能產(chǎn)生的脫水及其他物相變化和變形相應(yīng)，在急劇產(chǎn)生上述變化的某些溫度階段內(nèi)，應(yīng)緩慢升溫甚至保溫相當(dāng)時間。若烘烤不當(dāng)或不經(jīng)烘烤立即快速升溫投入使用，極易產(chǎn)生嚴(yán)重裂紋，甚至松散倒塌，在特本特厚部位甚至可能發(fā)生爆炸。
高鋁澆注料價格，根據(jù)不同爐型使用要求略有出入，約2200-2600元/噸。如有需要歡迎來電詳詢。
