影響耐火澆注料使用效果的因素

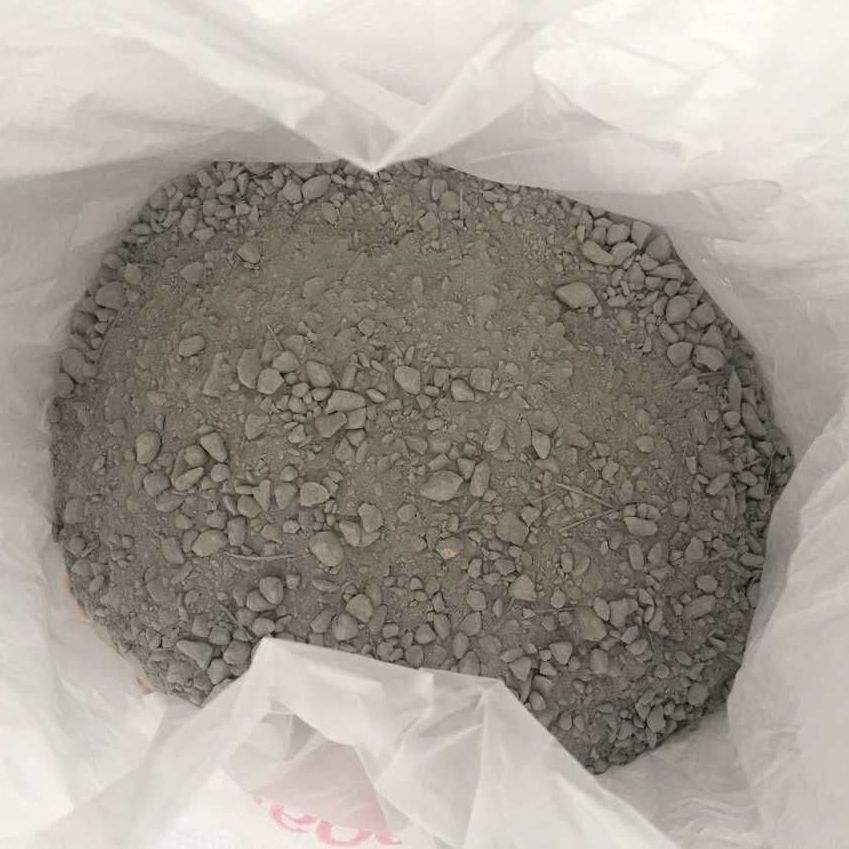

耐火澆注料因為其生產工藝簡單，施工方便等優(yōu)點，被廣泛的應用于水泥行業(yè)，在石油、化工、建材、電力和機械工業(yè)窯爐和熱工設備中廣泛使用。
澆注料的養(yǎng)護是影響澆注料使用性能的重要因素之一，也是最易被忽視的一個因素。養(yǎng)護是為了給澆注料中的結合劑一個凝固和硬化時間，從而獲得足夠的初期強度。養(yǎng)護制度與澆注料的結合劑種類有關。高鋁水泥的水化速度快，成型后的水化熱多集中在10h之內釋放，發(fā)熱量集中，內部熱量不易散發(fā)，還易使近表面處的水泥進行水化所必需的水分蒸發(fā)，阻礙其繼續(xù)水化，同時也易使?jié)沧⒘媳倔w內因產生內應力而破壞。因此，澆注料施工完畢后應及時進行養(yǎng)護，視具體情況決定拆模與否，養(yǎng)護時，可用濕麻袋或濕席鋪蓋在澆注料表面并及時灑水保持濕潤狀態(tài)。
耐火澆注料的烘烤是影響耐火澆注料使用性能最為直接和關鍵的因素。烘烤是為了排除較多的游離水和化學結合水。烘烤恰當，可以提高耐火澆注料的使用壽命;但若烘烤不當，升溫過快，會因水分排除不順暢導致耐火澆注料產生裂紋、剝落甚至爆裂事故。許多企業(yè)就是為了盡快投料盲目縮短烘烤時間而發(fā)生耐火澆注料炸裂事故，反而拖延了投料時間。>烘烤所遵循的升溫制度是根據(jù)耐火澆注料種類、厚度并參考在加熱過程中某些晶型轉化等因素綜合考慮制訂的。一般來說，低溫階段，慢升溫并應具有較長的保溫時間。考慮到氣流與澆注料之間有一定溫差，排除游離水溫度定為350-500攝氏度，所以600度以前應該控制升溫速度，尤其是不加鋼纖維的素料，在600度以上，只要保證耐火澆注料內外溫差不大，可以快速升溫。
下一篇：耐磨澆注料的施工防凍措施 上一篇：耐火澆注料強度受影響的因素
